안 알루미늄 프레임 간단해 보입니다. 몇 개의 프로파일을 자르고, 커넥터를 추가하고, 볼트를 조이세요. 실제로 프레임은 그 뒤에 있는 생각만큼만 우수합니다. 프로파일 크기, 커넥터 선택, 표면 마감 및 조립 방법은 모두 완성된 구조의 성능에 영향을 미칩니다. 우리는 기계 가드, 창문 시스템, 태양광 마운트 및 맞춤형 인클로저에서 이를 확인했으며 매번 동일한 교훈이 돌아옵니다. 프레임이 수행해야 하는 작업부터 시작하십시오.
이 가이드는 옵션에 대한 명확한 경로를 원하는 구매자, 디자이너 및 워크샵 팀을 위해 작성되었습니다. 이것은 변장한 카탈로그가 아닙니다. 알루미늄 프레임이 무엇인지, 다양한 프레임 유형이 어디에 적합한지, 나중에 큰 문제를 일으키는 작은 결정을 피하는 방법에 대한 실용적인 살펴보기입니다.
알루미늄 프레임이 실제로 무엇인지
가장 단순한 알루미늄 프레임은 커넥터, 패스너, 브래킷 또는 특수 제작된 부속품과 결합된 압출 알루미늄 프로파일로 만들어진 구조입니다. 프레임에는 기계 가드, 창유리, 태양광 패널, 제어 캐비닛 또는 작업 표면이 고정될 수 있습니다. 프로필 자체는 무엇을 전달하는지 모르지만 디자인은 알고 있습니다.
대부분의 프레임은 두 가지 광범위한 그룹으로 분류됩니다. 모듈형 프레임은 슬롯형 프로파일과 재사용 가능한 커넥터를 사용하므로 용접 없이 제작, 조정 및 확장이 가능합니다. 특수 목적으로 제작된 프레임은 창문 시스템이나 태양광 장착 레일과 같은 특정 개구부, 제품 또는 설치 주위에 설계되었습니다. 둘 다 동일한 기본 사항에 의존합니다.
- 프로파일 단면과 합금은 하중과 환경에 적합해야 합니다.
- 조인트는 프로파일이 미끄러지거나 찌그러지지 않고 힘을 전달해야 합니다.
- 프레임은 굽힘뿐만 아니라 비틀림에도 저항할 수 있는 충분한 버팀대가 필요합니다.
- 마감은 실내 작업장부터 해안 지붕까지 노출과 일치해야 합니다.
알루미늄이 프레임 구조에 적합한 이유
알루미늄은 무게, 강성 및 내식성의 유용한 균형을 제공합니다. 절단, 드릴링, 탭핑이 쉽고 많은 실내 환경에서 살아남기 위해 페인팅이 필요하지 않습니다. 모듈식 프레임의 가장 큰 장점은 수공구로 구조를 조립하고 나중에 변경할 수 있다는 것입니다. 이는 레이아웃이 거의 고정되지 않는 공장, 실험실 및 프로젝트 공간에서 중요합니다.
실용적인 주의 사항이 있습니다. 알루미늄은 강철보다 가볍지만 단면이 스팬에 비해 너무 얕을 때 더 쉽게 구부러집니다. 더 큰 시리즈 프로필이 자동으로 정답은 아닙니다. 잘 보강된 40 시리즈 프레임은 잘못 계획된 80 시리즈 프레임보다 성능이 뛰어날 수 있습니다. 경험상 외관만으로 프로파일을 선택하기 전에 스팬, 하중, 고정점을 확인하는 것이 좋습니다.
일반적인 유형의 알루미늄 프레임
모듈식 T 슬롯 프레임
T-슬롯 프로파일에는 너트, 볼트 및 브래킷을 수용하는 면을 따라 슬롯이 있습니다. 따라서 기계 프레임, 작업대, 안전 울타리, 캐비닛 및 전시 구조물에 매우 실용적입니다. 20, 30, 40, 45, 60, 80 및 더 큰 시리즈의 범위는 가벼운 커버부터 무거운 기계 베이스까지 포괄합니다. 우리의 T-슬롯 알루미늄 프로파일 시스템 , 프로파일, 패스너 및 커넥터는 하나의 제품군으로 작동하도록 설계되어 조립 중 추측이 줄어듭니다.

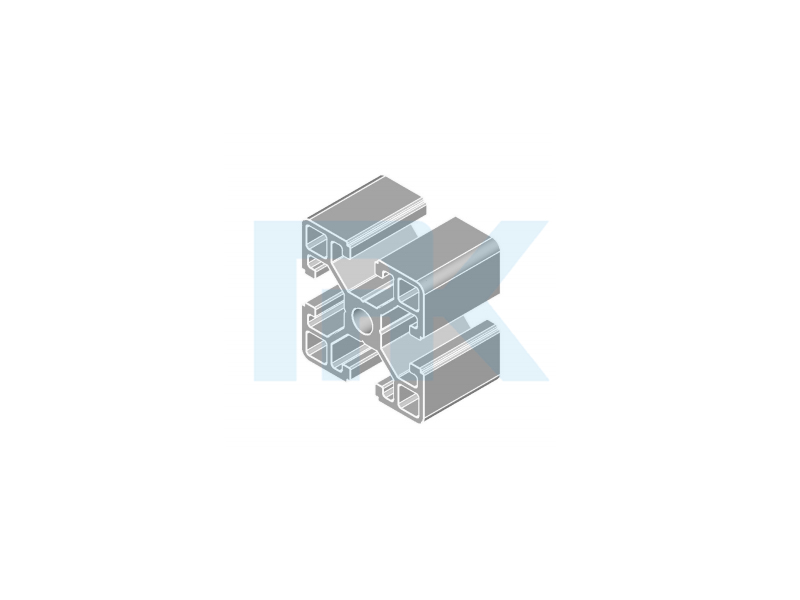

MK-8-4040S 40 시리즈 T-슬롯 알루미늄 압출 은색 양극산화 마감 처리된 40x40 4슬롯 6063-T5 알루미늄 프로파일은 모듈식 T 슬롯 프레임 및 도매 공급용으로 배치됩니다. 제품보기 → 제조업체와 소규모 작업장의 경우 T 슬롯 프레임은 시뮬레이션 리그, 수족관 스탠드, 침대 프레임 및 모듈형 캐비닛에도 인기가 있습니다. 매력은 동일합니다. 분리하여 평평하게 포장하고 다른 레이아웃으로 다시 조립할 수 있는 깔끔한 프레임입니다.
건물, 창문 및 문틀
건축용 알루미늄 프레임은 내후성, 배수, 열 성능 및 원활한 작동을 중심으로 설계되었습니다. 창틀은 단순히 유리가 부착된 T-슬롯 프로파일이 아닙니다. 비, 바람 및 일상적인 사용을 처리하려면 올바른 개스킷, 하드웨어 및 프로파일 형상이 필요합니다. 열 차단 프로파일은 내부와 외부 섹션 사이에 단열 장벽을 추가하며 이는 난방 또는 냉방 건물에서 중요합니다.
창문 및 문 알루미늄 압출 프로파일 선택된 열 차단 모델과 비열 차단 모델을 갖춘 건물 프레임(주로 1.8mm 벽)용 MK 창 및 도어 알루미늄 압출 프로파일 카테고리입니다. 제품보기 → 태양광 장착 프레임
태양광 프레임과 레일은 수년에 걸쳐 꾸준한 하중과 바람 및 눈 하중을 전달합니다. 레일 간격, 클램프 위치, 패스너 토크 및 지붕 인터페이스 세부 사항에 세심한 주의가 필요합니다. 보호된 지상 마운트에서 잘 작동하는 프레임은 노출된 지붕에는 적합하지 않을 수 있습니다. 가장 좋은 접근 방식은 장착 시스템을 별도의 부품 모음이 아닌 전체로 취급하는 것입니다.
맞춤형 프레임 및 인클로저
맞춤형 알루미늄 프레임은 전자 장치, 전력 저항기, 제어 장치 또는 전문 장비 주변에 배치되는 경우가 많습니다. 여기서 프레임은 개방형 구조가 아닌 압출형 엔클로저일 수 있습니다. 프레임은 단순한 지지대가 아닌 제품의 일부이기 때문에 절단, 드릴링, 태핑 및 마감 처리가 모두 중요합니다. 벽 두께나 내부 간격의 작은 변화는 맞춤, 냉각 및 조립 시간에 영향을 미칠 수 있습니다.
올바른 프로필 및 연결 선택
첫 번째 질문은 “어떤 프로필이 가장 저렴합니까?”가 아닙니다. “프레임은 무엇을 해야 하는가?”입니다. 조명 커버 패널과 기계 베이스는 모두 상자처럼 보이지만 매우 다른 섹션, 조인트 및 고정 방법이 필요합니다. 임무, 범위 및 환경부터 시작한 다음 프로필로 다시 작업하세요.
- 하중을 정의합니다: 정적 중량, 이동 하중, 바람, 진동 또는 충격.
- 지지되지 않는 경간을 확인하고 가새를 추가할 위치를 결정합니다.
- 단면 깊이와 벽 두께가 충분한 프로파일 시리즈를 선택하십시오.
- 슬롯과 하중 방향에 맞는 커넥터와 패스너를 선택하세요.
- 실내, 실외 또는 습한 조건에 맞는 마감 및 하드웨어를 확인하십시오.
| 프레임 접근 | 일반적인 프로필 형태 | 가장 잘 어울리는 곳 | 주요 주의사항 |
|---|---|---|---|
| T 슬롯 모듈식 프레임 | 슬롯형 돌출 프로파일 | 기계 프레임, 워크스테이션, 가드, 캐비닛 | 버팀대 및 관절 강성 |
| 창문 및 문틀 | 개스킷이 포함된 건축 프로필 | 주거용, 상업용 및 프로젝트 건물 | 날씨 밀봉 및 하드웨어 |
| 태양광 장착 프레임 | 레일, 브래킷 및 클램프 | 지붕, 지상 및 간이 차고 설치 | 바람 상승 및 패스너 토크 |
| 맞춤형 인클로저 프레임 | 돌출된 케이스 또는 가공된 프로파일 | 전자 장치, 전력 저항기, 제어 장치 | 핏, 쿨링, 마감 |
커넥터는 프로필만큼 많은 관심을 받을 가치가 있습니다. 90도 브래킷, 중앙 커넥터 및 T 슬롯 너트는 모두 하중이 가해지면 다르게 작동합니다. 의도한 방향을 벗어난 커넥터를 사용하거나 다른 시스템의 패스너를 혼합하면 벤치에서는 단단하지만 진동이 생기면 느슨해지는 프레임을 만들 수 있습니다. 모듈러 건물을 처음 접하는 경우, 올바른 알루미늄 프로파일 선택을 위한 실용적인 가이드 유용한 다음 단계입니다.
알루미늄 프레임이 유지되는 곳
산업 자동화는 가장 명확한 애플리케이션 중 하나입니다. 기계 프레임, 워크스테이션, 안전 펜스 및 컨베이어 지지대는 신속하게 제작하고 현장에서 조정해야 하며 프로세스가 변경되면 확장해야 합니다. 모듈식 프레임을 사용하면 유지 관리 팀이 전체 구조를 분해하지 않고도 패널을 교체하거나 가드를 추가할 수 있습니다.
모듈형 알루미늄 프로파일 시스템용 기계 프레임 조정 가능한 자동화 구조를 위한 관련 패스너 및 액세서리와 함께 MK T-슬롯 알루미늄 프로파일로 제작된 기계 프레임을 보여주는 응용 프로그램 페이지입니다. 제품보기 → 건물에서는 창문, 문, 난간, 울타리, 일광실 및 배수 덮개에 알루미늄 프레임이 나타납니다. 여기에서 프레임은 보기에 좋아야 하고, 적절하게 밀봉되어야 하며, 수년간의 사용을 견딜 수 있어야 합니다. 태양광 프로젝트에서 알루미늄 레일과 브래킷은 바람과 날씨가 대부분의 테스트를 수행하는 지붕과 열린 땅 전체에 패널을 제자리에 고정합니다. 맞춤형 장비에서 알루미늄 프레임은 전기 부품을 보호하고 냉각하는 동시에 어셈블리를 관리하기 쉽게 유지합니다.
이러한 용도를 연결하는 것은 단일 프로필 유형이 아닙니다. 설치물에 프레임을 맞추는 습관입니다. 좋은 프레임은 조용합니다. 덜거덕거리거나 새거나 뒤틀리거나 지속적인 조정이 필요하지 않습니다. 그 조용한 성능은 첫 번째 컷 이전에 이루어진 합리적인 선택에서 비롯됩니다.
주문 전 실제 점검 사항
프레임 주문을 확인하기 전에 공급업체나 설계팀과 함께 기본 사항을 검토하세요. 제공된 프로파일보다 도면을 변경하는 것이 훨씬 쉽습니다.
- 의도한 하중에 맞는 프로파일 시리즈, 합금 및 성질을 확인하십시오.
- 커넥터, 너트, 볼트가 슬롯과 호환되는지 확인하세요.
- 특히 키가 크거나 넓은 프레임의 경우 버팀 계획을 검토하세요.
- 절단 공차, 구멍 위치 및 태핑 세부 사항에 동의합니다.
- 환경과 예상되는 청소 루틴에 맞게 마감재를 맞추십시오.
- 교체 부품과 향후 추가 부품을 어떻게 처리할지 문의하세요.
MK에서는 현장에서 문제를 해결하는 것보다 처음에 몇 가지 질문을 더 하는 것이 좋습니다. 응용 프로그램, 로드 및 조립 방법에 대한 짧은 대화는 프로필 옵션의 긴 목록보다 더 많은 시간을 절약하는 경우가 많습니다. 이것이 바로 우리가 프레임 구성 요소, 패스너 및 응용 부품을 명확한 제품군에 포함시키는 이유이기도 합니다.
안 aluminium frame is a simple idea with a lot of detail behind it. Whether you are building a machine guard, a window system, a solar mount, or a custom enclosure, begin with the duty and the environment, then choose the profile and connection method. If you keep the frame modular where change is likely, and purpose-made where performance is critical, the result will be easier to build and easier to live with. We are always glad to talk through the practical side of a frame project and help narrow the options before anything is cut.
